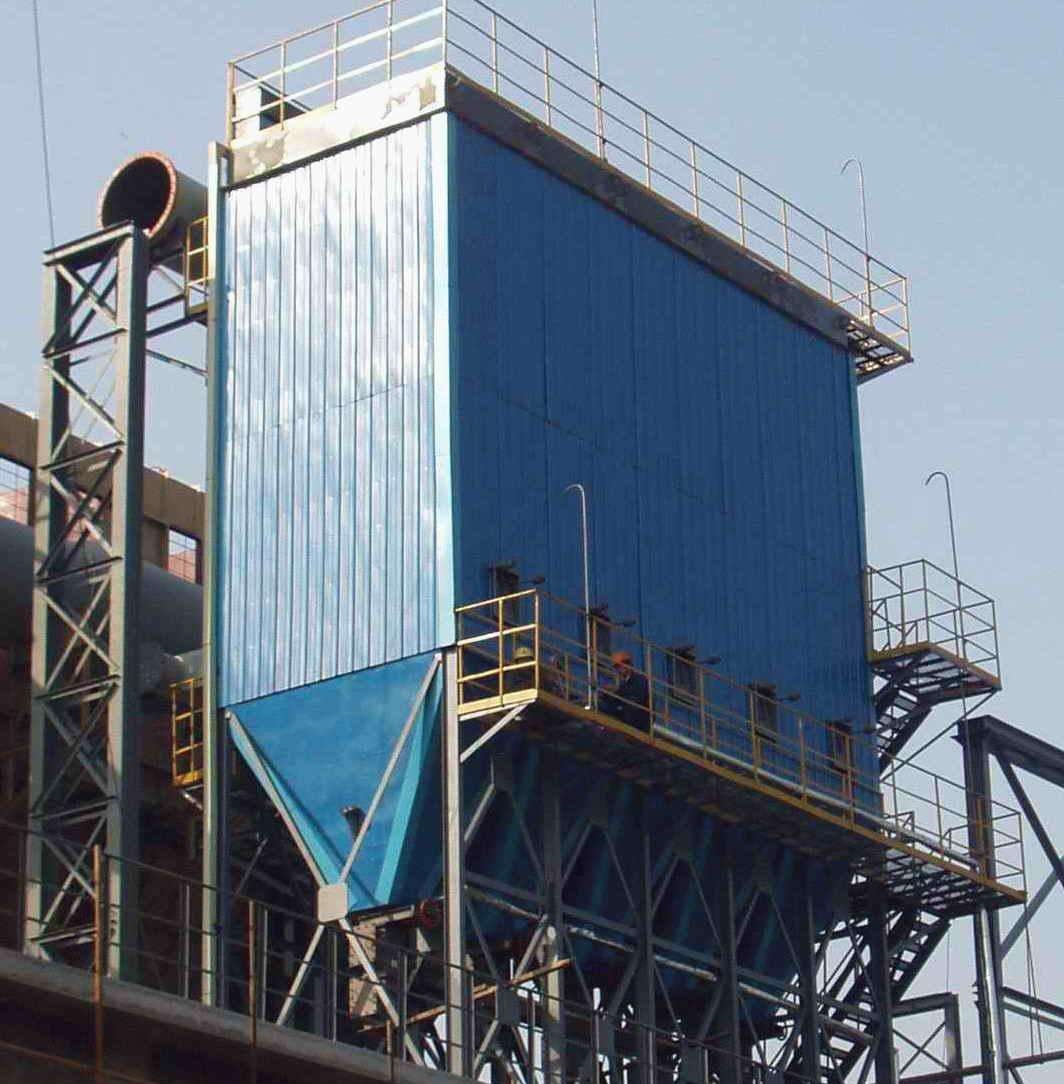

- 箱式布袋除塵器
- 簡介: 氣箱式布袋除塵器，屬于布袋除塵器中的一種。它集分室反吹和脈沖噴吹等諸類收塵器的優點，克服了分室反吹時動能強度不夠，過濾與...
- 所屬品牌：奧維
- 產品類型：粉塵治理
- 應用領域：水泥廠的破碎、包裝、庫頂、熟料冷卻機、冶金、化工、機械和民用鍋爐等廢氣的收塵。
15564537088
氣箱式布袋除塵器，屬于布袋除塵器中的一種。它集分室反吹和脈沖噴吹等諸類收塵器的優點，克服了分室反吹時動能強度不夠，過濾與清灰同時進行的缺點，因而使袋式收塵器增加了使用適應性，提高了收塵效率。
工作原理
氣箱脈沖沖袋式除塵器本體分隔成若干個箱區，每箱有32、64、96等條濾袋，在每箱側邊出口管道上有一個氣缸帶動的提升閥。除塵器在過濾含塵氣體一定的時間時，清灰控制器會發出信號，第一個箱室的提升閥就開始關閉切斷過濾氣流；然后箱室的脈沖閥開啟，以大于0.4MPa的壓縮空氣沖入凈氣室，清除濾袋上的粉塵；當這個動作完成后，提升閥重新打開，使這個箱室重新進行過濾工作，并逐一按上述程序完成全部清灰動作。
氣箱脈沖袋式除塵器是采用分箱室清灰的，清灰時，逐箱隔離，輪流進行。各箱室的脈沖和清灰周期由清灰程序控制器按事先設定的程序自動連續進行，從而保證了壓縮空氣清灰的效果。整個箱體設計采用了進口和出口總管結構，灰斗可延伸到進口總管下，使進入的含塵煙氣直接進入已擴大的灰斗內達到預除塵的效果。所以氣箱脈沖袋式除塵器不僅能處理一般濃度的含塵氣體，且能處理高濃度含塵氣體。
基本結構
氣箱式布袋除塵器由上箱體、中箱體、灰斗、布袋、清灰噴吹裝置以及閥門升降裝置等部分組成，上、中箱體為分室結構。
(1)殼體部分：包括清潔室（或稱氣體凈化箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管：過濾室內設有濾袋及其骨架。
(2)灰斗及卸灰機構：卸灰斗可按不同系列、不同進口粉塵濃度，分別設置螺旋輸送機、空氣輸送斜槽和剛性葉輪卸料器(卸灰閥)。
(3)進出風箱體：包括進出風管路及中隔板。單排(或單列)結構布置在殼體一側，雙排(或稱雙列)結構布置在殼體中間：32系列較小無箱體，進出風管路分別接于灰斗與清潔室上。
(4)脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
(5)壓縮空氣管路及減壓裝置、油水分離器、油霧器等。
(6)支柱及立式籠梯、欄桿。
性能特點
1、采用分室停風脈沖噴吹清灰，保證在噴吹后避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓縮空氣耗量可大為降低。同時，濾袋與脈沖電磁閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。
2、采用進風口和出風口總管結構，使進入的含塵氣體直接進入灰斗，對含塵氣體起到預收塵的作用，避免了含塵氣體直接沖刷布袋，降低了含塵氣體的粉塵濃度，延長了濾袋與脈沖電磁閥的壽命。
3、采用聚四氟乙烯覆膜針刺氈呢濾布，該濾布表面層很薄、很光滑、多微孔，具有表面過濾效率高，低壓高通量連續工作，無初濾期，近100%截留被濾物，容易清灰，極佳的化學穩定性，抗腐蝕，耐酸堿，使用壽命長等特點。
4、濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。
5、濾袋骨架采用圓形，減少了濾袋與骨架的磨擦，延長了濾袋的壽命，又便于卸袋。
6、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。
7、采用上部抽袋方式，換袋時打開頂蓋門，抽出骨架后即可換袋，改善了換袋操作條件。
8、清灰控制采用定時控制，按設定時間，每隔一個清灰周期，各排濾袋依次清灰一遍。
適用范圍
廣泛應用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統，還應用于冶金、化工、機械和民用鍋爐等廢氣的收塵。
